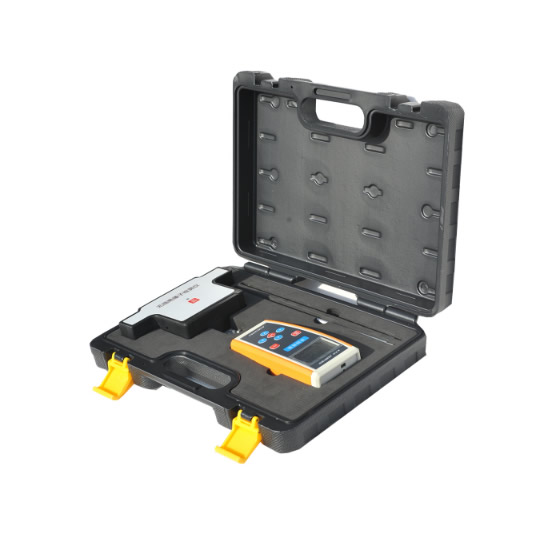

絕緣子測試儀是檢測判斷絕緣子運行狀態、提前預防和發現運行中的絕緣故障的專業儀器儀表，主要作用于架空線路帶電檢測、變電站臺區檢測等，分為常規檢測和故障檢測。常規檢測是根據絕緣子使用時長每2-3年定期進行檢測；故障檢測是在出現電力故障時對絕緣子進行故障排查而進行的檢測。

絕緣子測試儀工作原理

由發射裝置測量工作中的單片絕緣子兩端的電位差，經過內部的高壓電阻分壓，將電位差信號輸入到內部采集電路，由A/D轉換器轉換為數字信號，經數字電路編碼處理后發射出去。接收裝置收到后，經數字電路解碼轉換為數字信號，最后由液晶屏顯示出電壓值。如果測得某一片絕緣子的電位差為O時，則該片絕緣子為零值絕緣子。如果測得某一片絕緣子的電位差低于標準值（見附表）的50%時，說明該片絕緣子為劣化絕緣子。根據所測的數據繪制絕緣子分布電壓曲線，用來進一步確認判斷劣化絕緣子。

絕緣子測試儀使用方法

1﹑在測量前旋轉打開發射裝置的上蓋，輕按開關，電源開后，信號燈閃爍，發射測量正常工作。蓋好上蓋。

2﹑接上伸縮絕緣桿，將絕緣桿拉出，手握絕緣桿，不要超過扶手限位的標記。

3﹑測量時，將兩個電壓探頭接觸正在工作中的單片絕緣子的兩端。電壓探頭A一定要放在絕緣子電壓高的那一端即接近高壓線那一端，電壓探頭B要放在絕緣子電壓低的那一端或接地端。只有這樣測量的數據誤差zui小。

4﹑輕按接收裝置的電源開關，液晶顯示屏有顯示，說明接收裝置正常工作。

5﹑當發射裝置有信號發過來，接收裝置首先識別是不是配對的代碼，如不是配對代碼，接收端不接收信號，信號指示燈不閃爍。當識別接收到相配對的代碼，信號指示燈開始閃爍，液晶顯示屏顯示測量值，單位為千伏。

6﹑使用完畢，關閉裝置的電源，收好等待下次使用。

7﹑在使用中，如果發射或接收裝置顯示低電壓，并不影響使用，可以繼續使用。請?jiān)谙麓问褂们俺潆姟?/span>

8﹑充電時，請將充電器插入220V交流電源，電壓輸出插頭插入裝置的充電插孔。充電器上的指示燈為紅色時，表示正在充電；為綠色時，表示充電已滿。一般充電時間為一個小時，長時間充電不會損壞裝置和充電器。

絕緣子測試儀的特點

1、應在干燥天氣進行檢測；

2、使用前檢查檢測儀電量是否充足；

3、使用本檢測儀帶電檢測絕緣子時應遵守DL 409-91 電業安全工作規程；

4、不得使用該檢測儀帶電檢測少于三片的絕緣子；

5、帶電檢測35KV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表2時，即應停止檢測。如果絕緣子串的總片數超過表2的規定時，零值絕緣子片數可相應增加。

6、絕緣子測試儀在檢測過程中兩探頭間有高壓,嚴禁人體接觸；

7、安裝或調整探頭時，必須在關閉電源三秒后操作；

8、防止劇烈震動、碰撞或高空跌落；

9、嚴禁拆卸機殼；

10、避免雨淋、水滴、潮濕環境；

11、絕緣子測試儀工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上；

12、隨機500兆歐標準電阻用于檢測檢測儀測量準確度，誤差不合格時請與絕緣子生產廠家，廠家將免費校對。

絕緣子有哪幾種類型

1、絕緣子通常分為可擊穿型和不可擊穿型。

2、按結構可分為柱式（支柱）絕緣子、懸式絕緣子、針式絕緣子、蝶式絕緣子、拉緊絕緣子、防污型絕緣子和套管絕緣子。

3、按應用場合又分為線路絕緣子和電站、電器絕緣子。其中用于線路的可擊穿型絕緣子有針式、蝶形、盤形懸式，不可擊穿型有橫擔和棒形懸式。用于電站、電器的可擊穿型絕緣子有針式支柱、空心支柱和套管，不可擊穿型有棒形支柱和容器瓷套。

4、架空線路中所用絕緣子，常用的有針式絕緣子、蝶式絕緣子、懸式絕緣子、瓷橫擔、棒式絕緣子和拉緊絕緣子等。

5、常用的絕緣子有：陶瓷絕緣子，玻璃鋼絕緣子，合成絕緣子，半導體絕緣子。
