電氣圖紙是用來闡述電氣工作原理，描述電氣產品的構造和功能，并提供產品安裝和使用方法的一種簡圖，主要以圖形符號、線框或簡化外表，來表示電氣設備或系統中各有關組成部分的連接方式。今天小編就來帶大家了解下電氣符號大全，電氣符號的含義。

電氣符號大全，電氣符號的含義

一，導線穿管表示

SC-焊接鋼管

MT-電線管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-橋架

MR-金屬線槽

M-鋼索

CP-金屬軟管

PR-塑料線槽

RC-鍍鋅鋼管

二，導線敷設方式的表示

DB-直埋

TC-電纜溝

BC-暗敷在梁內

CLC-暗敷在柱內

WC-暗敷在墻內

CE-沿天棚頂敷設

CC-暗敷在天棚頂內

SCE-吊頂內敷設

F-地板及地坪下

SR-沿鋼索

BE-沿屋架，梁

WE-沿墻明敷

三，燈具安裝方式的表示

CS-鏈吊

DS-管吊

W-墻壁安裝

C-吸頂

R-嵌入

S-支架

CL-柱上

沿鋼線槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接鋼管敷設：SC

穿電線管敷設：MT

穿硬塑料管敷設：PC

穿阻燃半硬聚氯乙烯管敷設：FPC

電纜橋架敷設：CT

金屬線槽敷設：MR

塑料線槽敷設：PR

用鋼索敷設：M

穿聚氯乙烯塑料波紋電線管敷設：KPC

穿金屬軟管敷設：CP

直接埋設：DB

電纜溝敷設：TC

導線敷設部位的標注

沿或跨梁（屋架）敷設：AB

暗敷在梁內：BC

沿或跨柱敷設：AC

暗敷設在柱內：CLC

沿墻面敷設：WS

暗敷設在墻內：WC

沿天棚或頂板面敷設：CE

暗敷設在屋面或頂板內：CC

吊頂內敷設：SCE

地板或地面下敷設：FC

**************************************************

型號含義：

R－連接用軟電纜（電線），軟結構。

V－絕緣聚氯乙烯。V－聚氯乙烯絕緣V－聚氯乙烯護套

B－平型（扁形）。

S－雙絞型。A－鍍錫或鍍銀。

F－耐高溫

P－編織屏蔽P2－銅帶屏蔽P22－鋼帶鎧裝

Y—預制型、一般省略，或聚烯烴護套

FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同

YJ—交聯聚乙烯絕緣

V—聚氯乙烯絕緣或護套

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型

例如：SYV 75-5-1(A、B、C）

S:射頻Y:聚乙烯絕緣V:聚氯乙烯護套A：64編B：96編C：128編

75：75歐姆5：線徑為5MM 1：代表單芯

SYWV 75-5-1

S:射頻Y:聚乙烯絕緣W:物理發泡V:聚氯乙烯護套

75：75歐姆5：線纜外徑為5MM 1：代表單芯

例如：RVVP2*32/0.2 RVV2*1.0 BVR

R:軟線VV:雙層護套線P屏蔽

2：2芯多股線32：每芯有32根銅絲0.2：每根銅絲直徑為0.2MM

ZR-RVS2*24/0.12

ZR:阻燃R:軟線S:雙絞線

2：2芯多股線24：每芯有24根銅絲0.12：每根銅絲直徑為0.12MM

型號、名稱

RV銅芯氯乙烯絕緣連接電纜（電線）

AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）

RVB銅芯聚氯乙烯平型連接電線

RVS銅芯聚氯乙烯絞型連接電線

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜

ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RV－105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜

AF－205AFS－250AFP－250鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線

2、規格表示法的含義

規格采用芯數、標稱截面和電壓等級表示

①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面），0.6/1KV，

如：4*(1*185)+1*95 0.6/1KV

②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面，0.6/1KV，

如：4**185+1*95 0.6/1KV

③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T

*****************************************************

礦用鎧裝控制電纜；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝控制電纜；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝屏蔽控制電纜KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝阻燃控制電纜;ZR-KVV22,ZR-KVV32,ZR-KVVR22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝阻燃屏蔽控制電纜;

ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝通信電纜;HYA22,HYA23,HYA53,HYV22,HYV23 5對,10對------2400

對,0.4-0.5-0.6-0.7-0.8-0.9線徑

鎧裝充油通信電纜;HYAT22,HYAT23,NYAT53 5對,10對------800對

0.4-0.5-0.6-0.7-0.8-0.9線徑

鎧裝阻燃通信電纜;

ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53

5對,10對------2400對,0.4-0.5-0.6-0.7-0.8-0.9線徑

礦用鎧裝阻燃通信電纜;MHYA22,MHYV22,MHYA32,MHYV32

5對,10對------200對,0.5-0.6-0.7-0.8-0.9-1.0線徑

鎧裝計算機電纜；

DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22

DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22

1*2*0.75 2*2*1.0 3*2*1.5------30*2*1.5mm

鎧裝鐵路信號電纜；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23

PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4芯-6芯-8芯-9芯------6

字符電路圖符號大全：

AAT電源自動投入裝置

AC交流電

DC直流電

FU熔斷器

G發電機

M電動機

HG綠燈

HR紅燈

HW白燈

HP光字牌

K繼電器

KA(NZ)電流繼電器(負序零序)

KD差動繼電器

KF閃光繼電器

KH熱繼電器

KM中間繼電器

KOF出口中間繼電器

KS信號繼電器

KT時間繼電器

KV(NZ)電壓繼電器(負序零序)

KP極化繼電器

KR干簧繼電器

KI阻抗繼電器

KW(NZ)功率方向繼電器(負序零序)

KM接觸器

KA瞬時繼電器；瞬時有或無繼電器；交流繼電器

KV電壓繼電器

L線路

QF斷路器

QS隔離開關

T變壓器

TA電流互感器

TV電壓互感器

W直流母線

YC合閘線圈

YT跳閘線圈

PQS有功無功視在功率

EUI電動勢電壓電流

SE實驗按鈕

SR復歸按鈕

f頻率

Q——電路的開關器件

FU——熔斷器

FR——熱繼電器

KM——接觸器

KA——1、瞬時接觸繼電器2、瞬時有或無繼電器3、交流繼電器

KT——延時有或無繼電器

SB——按鈕開關Q——電路的開關器件

FU——熔斷器

KM——接觸器

KA——1、瞬時接觸繼電器2、瞬時有或無繼電器3、交流繼電器

KT——延時有或無繼電器

SB——按鈕開關

SA轉換開關

電流表PA

電壓表PV

有功電度表PJ

無功電度表PJR

頻率表PF

相位表PPA

最大需量表(負荷監控儀)PM

功率因數表PPF

有功功率表PW

無功功率表PR

無功電流表PAR

聲信號HA

光信號HS

指示燈HL

紅色燈HR

綠色燈HG

黃色燈HY

藍色燈HB

白色燈HW

連接片XB

插頭XP

插座XS

端子板XT

電線電纜母線W

直流母線WB

插接式(饋電)母線WIB

電力分支線WP

照明分支線WL

應急照明分支線WE

電力干線WPM

照明干線WLM

應急照明干線WEM

滑觸線WT

合閘小母線WCL

控制小母線WC

信號小母線WS

閃光小母線WF

事故音響小母線WFS

預報音響小母線WPS

電壓小母線WV

事故照明小母線WELM

避雷器F

熔斷器FU

快速熔斷器FTF

跌落式熔斷器FF

限壓保護器件FV

電容器C

電力電容器CE

正轉按鈕SBF

反轉按鈕SBR

停止按鈕SBS

緊急按鈕SBE

試驗按鈕SBT

復位按鈕SR

限位開關SQ

接近開關SQP

手動控制開關SH

時間控制開關SK

液位控制開關SL

濕度控制開關SM

壓力控制開關SP

速度控制開關SS

溫度控制開關輔助開關ST

電壓表切換開關SV

電流表切換開關SA

整流器U

可控硅整流器UR

控制電路有電源的整流器VC

變頻器UF

變流器UC

逆變器UI

電動機M

異步電動機MA

同步電動機MS

直流電動機MD

繞線轉子感應電動機MW

鼠籠型電動機MC

電動閥YM

電磁閥YV

防火閥YF

排煙閥YS

電磁鎖YL

跳閘線圈YT

合閘線圈YC

氣動執行器YPAYA

電動執行器YE

發熱器件(電加熱)FH

照明燈(發光器件)EL

空氣調節器EV

電加熱器加熱元件EE

感應線圈電抗器L

勵磁線圈LF

消弧線圈LA

濾波電容器LL

電阻器變阻器R

電位器RP

熱敏電阻RT

光敏電阻RL

壓敏電阻RPS

接地電阻RG

放電電阻RD

啟動變阻器RS

頻敏變阻器RF

限流電阻器RC

光電池?zé)犭妭鞲衅鰾

壓力變換器BP

溫度變換器BT

速度變換器BV

時間測量傳感器BT1BK

液位測量傳感器BL

溫度測量傳感器BHBM

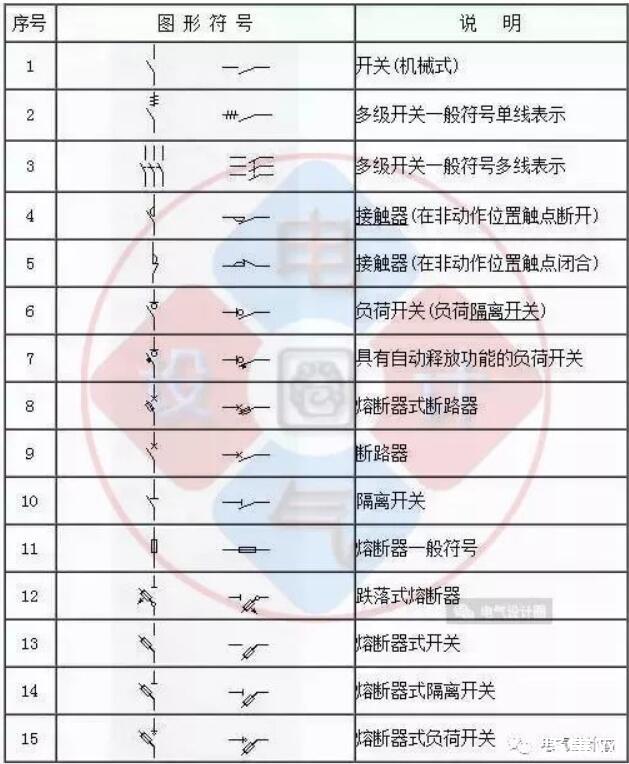

配電房電工符號大全：

常用電氣符號大全

電流表PA

電壓表PV

有功電度表PJ

無功電度表PJR

頻率表PF

相位表PPA

最大需量表(負荷監控儀)PM

功率因數表PPF

有功功率表PW

無功功率表PR

無功電流表PAR

聲信號HA

光信號HS

指示燈HL

紅色燈HR

綠色燈HG

黃色燈HY

藍色燈HB

白色燈HW

連接片XB

插頭XP

插座XS

端子板XT

電線,電纜,母線W

直流母線WB

插接式(饋電)母線WIB

電力分支線WP

照明分支線WL

應急照明分支線WE

電力干線WPM

照明干線WLM

應急照明干線WEM

滑觸線WT

合閘小母線WCL

控制小母線WC

信號小母線WS

閃光小母線WF

事故音響小母線WFS

預告音響小母線WPS

電壓小母線WV

事故照明小母線WELM

避雷器F

熔斷器FU

快速熔斷器FTF

跌落式熔斷器FF

限壓保護器件FV

電容器C

電力電容器CE

正轉按鈕SBF

反轉按鈕SBR

停止按鈕SBS

緊急按鈕SBE

試驗按鈕SBT

復位按鈕SR

限位開關SQ

接近開關SQP

手動控制開關SH

時間控制開關SK

液位控制開關SL

濕度控制開關SM

壓力控制開關SP

速度控制開關SS

溫度控制開關,輔助開關ST

電壓表切換開關SV

電流表切換開關SA

整流器U

可控硅整流器UR

控制電路有電源的整流器VC

變頻器UF

變流器UC

逆變器UI

電動機M

異步電動機MA

同步電動機MS

直流電動機MD

繞線轉子感應電動機MW

鼠籠型電動機MC

電動閥YM

電磁閥YV

防火閥YF

排煙閥YS

電磁鎖YL

跳閘線圈YT

合閘線圈YC

氣動執行器YPA,YA

電動執行器YE

發熱器件(電加熱)FH

照明燈(發光器件)EL

空氣調節器EV

電加熱器加熱元件EE

感應線圈,電抗器L

勵磁線圈LF

消弧線圈LA

濾波電容器LL

電阻器,變阻器R

電位器RP

熱敏電阻RT

光敏電阻RL

壓敏電阻RPS

接地電阻RG

放電電阻RD

啟動變阻器RS

頻敏變阻器RF

限流電阻器RC

光電池,熱電傳感器B

壓力變換器BP

溫度變換器BT

速度變換器BV

時間測量傳感器BT1,BK

液位測量傳感器BL

溫度測量傳感器BH,BM

以上是關于“電氣符號大全，電氣符號的含義”的全部內容，希望對大家了解電氣符號有所幫助。
