產品特點

1）控制屏的結構及組成

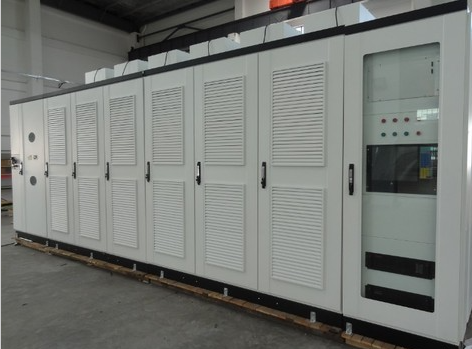

控制屏采用柜式結構，表面采用靜電噴塑工藝處理。柜體選用優質 “三防”產品，抗強電磁干擾能力強。信號傳輸通道中用的光纖及附件采用進口優質產品。其它控制系統中的附件，如各類集成電路等都采用國外的知名公司產品。

控制系統由主控機箱、人機界面等幾個主要部分組成。各部分應實現以下功能：

主控機箱：由各功能板卡組成。具有自主知識產權及專利的全數字化控制器，用DSP+FPGA組成的控制核心，充分發揮DSP超強的計算能力和FPGA出色的數據處理能力，實時計算電網所需的無功功率，動態跟蹤與補償，實現了準確計算，高速響應，精確補償?shù)男Ч?

人機界面：實時顯示系統運行狀態和數據，查詢與設定系統運行參數以及整機邏輯控制等功能；操作簡單方便，界面友好，是一個人機交互的窗口。

2）主控制器的基本功能

成套裝置控制系統可根據系統電壓/無功的變化情況，實現脈沖發生和分配功能，自動調節裝置無功輸出；成套裝置具有供值班員使用的參數設置功能，所有設置的內容不受停電和干擾信號的影響。

3） 通訊功能

控制系統具有和上位機通訊的標準化接口，實現就地和遠方通訊。同時控制系統具備與變電站綜合自動化聯網的功能，賣方提供的SVG控制系統采用RS485或以太網通訊方式，RS485接口可支持MODBUS通訊協議，電力CDT通訊規約，以太網通訊協議為IEC/104。

4）顯示功能

控制系統采用液晶顯示器，具有友好的人機界面，數據保存6個月以上?？商峁┤缦鹿δ埽?

主回路圖；

實時電量參數顯示（電壓、電流、功率因數等）；

實時曲線和歷史曲線（電流、電壓、功率）；

歷史事件記錄（故障記錄、操作記錄、停機原因記錄）；

運行數據記錄；

故障錄波；

無功階躍錄波；

電壓階躍錄波；

在線電能監測功能；

鏈?zhǔn)窖b置單元狀態監視；

軟件版本查詢；

HMI存儲空間查詢；

顯示當前時間、保護動作時間，顯示保護類型、保護動作時間等信息。

5）保護功能

動態無功補償裝置應采用了綜合保護策略，以提高裝置可靠性。

動態裝置保護類型如下：母線過壓、母線欠壓、過流、速斷、直流過壓、電力電子元件損壞檢測保護、丟脈沖、觸發異常、過壓擊穿、單元模塊功率柜超溫、保護輸入接口、保護輸出接口控制和系統電源異常等保護功能。

6）閉鎖功能

控制器具有CT斷線檢測及閉鎖調節功能。

控制器具有PT斷線檢測及閉鎖調節功能。

控制器內部電路具有完善的保護功能，內部出現任何電路故障均不會有誤動作輸出。

SVG開關跳閘時，報警并閉鎖主控制器的無功出口。

7）事件順序記錄

當各類保護動作或監視的狀態發生變化時，控制系統將自動記錄事件發生的類型、相別及動作值，事件按順序記錄，可通過人機界面進行查詢，并通過遠程通信上傳至終端。動作次數可永久保存，即使掉電也不丟失。
