DFD直掛式動態無功補償SVG裝置

DFD直掛式動態無功補償SVG裝置

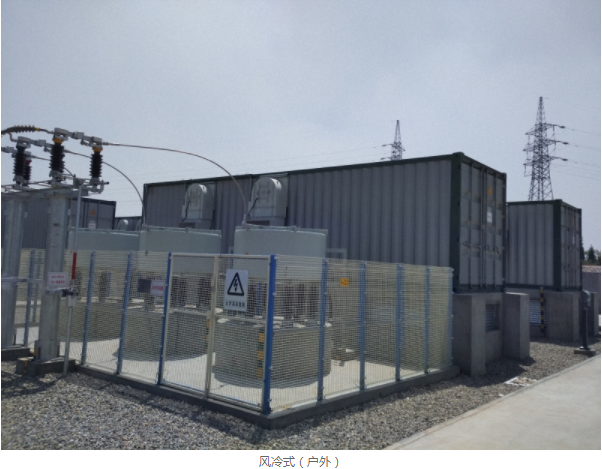

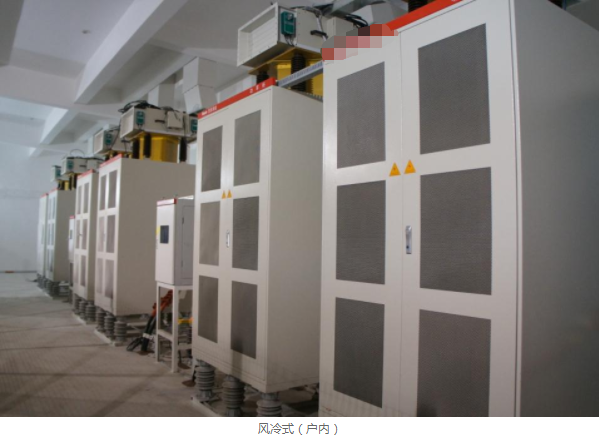

10-35kV直掛式SVG無需變壓器接入10-35kV系統，可實現更大補償容量，可實現百兆容量。設備每相串聯模塊數量多，控制難度大，單套補償容量在15M以上一般采用此方案。  使用環境： 環境溫度：-40℃~45℃ 海拔高度：3000米以下 安裝位置：戶內/戶外 污穢等級：Ⅱ級 注：水冷設備適用于多風沙、高海拔、高凝露、高鹽霧腐蝕性的惡劣環境 產品特點：     DFD-SVG是由自換相的IGBT橋式變流器來進行動態無功補償?shù)难b置，相對于傳統的調相機、電容器電抗器、以晶閘管控制電抗器TCR為主要代表的傳統SVC.

    双向补偿：SVG可以作为电容器组用发出无功，也可以当成电抗器用吸收无功；

     • 连续容量补偿：可以连续发出感性无功和容性无功，补偿精度高；

    &#160;&#8226;&#160;运行损耗小：效率>99.2%；通常，同容量损耗：SVG<1/2×TCR，SVG<1/3×MCR；

    &#160;&#8226;&#160;占地小：没有滤波支路，不到SVC的一半；

    &#160;&#8226;&#160;响应速度快：基于IGBT器件及控制技术，响应时间小于5ms，电压波动和闪变抑制效果更好；

    &#160;&#8226;&#160;低压特性好：SVG输出电流维持1.0不变（甚至可运行在短时过载区，增加输出电流）；系统电压从1.0降至0.5时，SVG输出无功是SVC的2.5倍 ；

Product Features

產品特點

1、保持母線電壓穩定：

　　動態維持系統電壓穩定，減少電壓波動的影響，防止發生暫態電壓崩潰。

2、減少開關投切次數：

　　配合電容器、電抗器、調壓變壓器使用時，減少電容器組和電抗器組開關的投切次數、減少變壓器有載分解開關的調節，提高設備使用壽命。

3、提高工業用戶用電功率因數：

　　供電公司對考核工業用戶用電功率因數的結果進行獎懲，提高用電功率因數將帶來直接的經濟收益，降低線路損耗。

4、消除系統內諧波污染：

　　有效濾除變頻控制、整流負荷產生的13次及以下諧波對系統及用電設備的影響。

5、實現負序補償：

　　角接SVG可實現負序補償，降低由于負荷引起的系統電壓不平衡。

6、解決電容器組經常過流或者燒串抗問題

　　在諧波電流大的系統，電容器組經常過流損耗或者燒串抗，采用SVG補償后，可以避免類似電容器問題。


Technical Parameters

產品描述

控制柜采用柜式結構，柜體選用優質 “三防”產品，抗強電磁干擾能力強。信號傳輸通道中用的光纖及附件采用進口優質產品。其它控制系統中的附件，如各類集成電路等都采用國外的知名公司產品。

控制柜由主控機箱、PLC（可編程邏輯控制器）和觸摸屏等幾個主要部分組成。各部分應實現以下功能：

觸摸屏：實時顯示系統運行狀態和數據，查詢與設定系統運行參數以及整機邏輯控制等功能；操作簡單方便，界面友好，是一個人機交互的窗口（下文有詳細說明）；

PLC：高可靠性的工業級PLC，實現整機的邏輯控制，實時與主控部分、觸摸屏通訊，把裝置的運行狀態實時的傳給觸摸屏顯示，并且完成觸摸屏、柜門按鈕對裝置的控制，使整機邏輯與數據通訊的傳輸中樞。

主控機箱：具有自主知識產權及專利的全數字化控制器，由各功能板卡組成，用DSP+FPGA組成的控制核心，充分發揮DSP超強的計算能力和FPGA出色的數據處理能力，實時計算電網所需的無功功率，動態跟蹤與補償，實現了準確計算，高速響應，精確補償?shù)男Ч?

3.2.2.3主控制系統的基本功能

控制柜內控制系統可根據系統電壓/無功的變化情況，實現脈沖發生和分配功能，自動調節裝置無功輸出。

裝置具有供值班員使用的參數設置功能，所有設置的內容不受停電和干擾信號的影響。

控制系統具有和上位機通訊的標準化接口。通訊采用RS485等通訊接口，采用標準Modbus_RTU或用戶自定義等多種通訊協議。高壓開關柜的合閘、分閘等操作及狀態監控可以在現場后臺上位機上實現。
